Akkuweiche (Sensor)


Dieser Schalter mit integrierter Akkuweiche ist eine einfache und bequeme Möglichkeit ein duales redundantes Stromversorgung System zu verwenden . ob sie einen 2 zelligen Lipoakku oder zwei 2 zellige Lipoakkus verwenden bei beiden Varianten haben sie immer 2 Ausgänge für den Empfänger mit einer Ausganspannung von 5,9 Volt zur Verfügung . Sie können mit diesem System 2 getrennte Empfänger mit Strom versorgen, oder beide Ausgänge an einem Empfänger verwenden. Sollte einer der beiden Akkus ausfallen, so übernimmt der 2te Akku die Arbeit
Sie können 2 Zellen Lipoakkus verwenden der Strom wird auf eine stabilisierte Spannung von 5.9V reduziert
Die Akkuweiche ist mit LED-Power-On-Indikatoren für beide Stromkreise ausgestattet. Wenn Sie einen Akku einschalten, leuchtet die dazugehörige LED grün . Wenn beide Batterien aktiv sind, leuchten beide LEDs auf.



Technische Daten:
Betriebsspannung: 4 bis 9v
Stromversorgung: Ein oder zwei 2S 7.4V Lipoly
Max. Belastbarkeit: 5A Dauerlast
Spannung Loss: 0.35V
Spannungsstabilisierung: + / - 0,1 v
Gewicht: 35g

Bedienung
Sie können nicht manuell umschalten von einem zum anderen Akku , das wird automatisch innerhalb des Systems erfolgen.

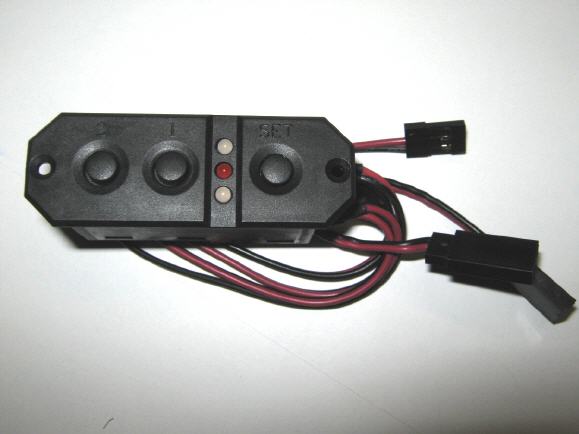

Die Steuerfunktion besteht aus drei Drucktasten, zwei grüne LEDs und eine rote.
Die Tasten sind markiert Akku I und II.
einschalten:
Drücken und halten sie die Settaste nach ca 2 Sekunden geht die rote LED in der mitte an, lassen sie die Taste gedrücktund drücken sie zusätzlich Taste 1 und 2 bis beide grünen LEDs leuchten. Nun lassen sie die Settaste los die rote LED in der mitte erlischt ,nun ist das System aktiv.
Beim ausschalten gehen sie genause vor.
Sollte beim einschalten eine der beiden grünen LEDs rot leuchten oder blinken so ist der Akku endweder leer oder defekt
solange aber einer der beiden LEDs grün leuchtet ist auf beiden Ausgängen der nötige Strom vorhanden.
